Как правильно подключить свет?


Рекомендуемые сообщения

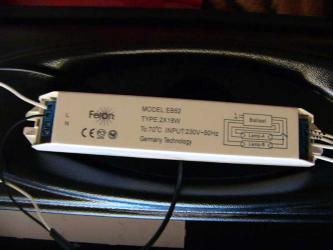

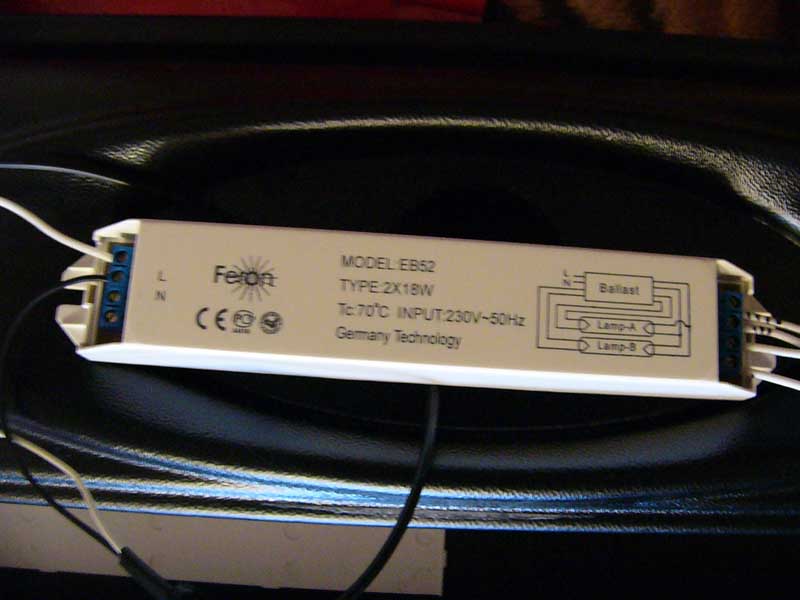

Значит, трабл такой. В банке стоит свет 2 лампы по 18 ватт. Сгорела плата. Купила новую. А там на старой плате было два входа для провода от розетки и 4 для проводов ламп. а на новой везде по 4 входа и на схеме еще нарисованы две буквы L и W а что они означают и какие пролвода надо туда пихать?

И ещ тока седня утром увидела, что старая плата расчитана на 1 лампу на 36 ватт.

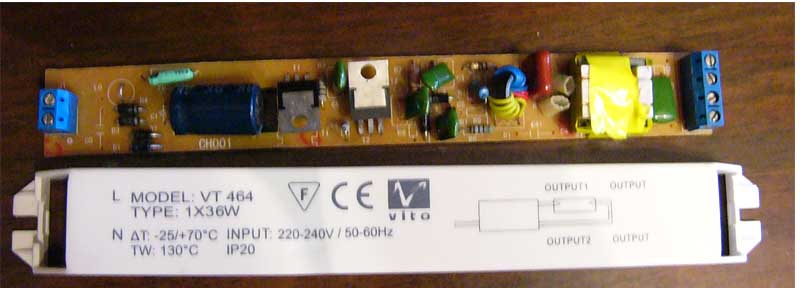

Вот старая плата.


Ссылка на комментарий
Поделиться на другие сайты

По нововй. Исрользовать схему с ПЛАТЫ, а не с белой крышки лампы.

L и N - сюда подключать 220

лампы на схеме маркируются А и В

к одной лампе подключаются все контакты с маркированые на плате буквой А, к другой В. Должен быть один контакт общий для лампы А и В.

Если сфоткаешь крупно синие контакты, так что бы была видна маркировка платы, то скажу точноее

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

L - фаза, N-0 , но можно и напутать ;)

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

Нифига не поняла. там где буквы подключать розетку? а все равно какой провод к какой букве? а если я напутаю, то меня не триханет?

Ссылка на комментарий
Поделиться на другие сайты

к розетке идут 2 провода. Один подключать к букве L второй к букве N. Если перепутаешь местами то все равно будет работать. Смотри то, что написано на плате

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

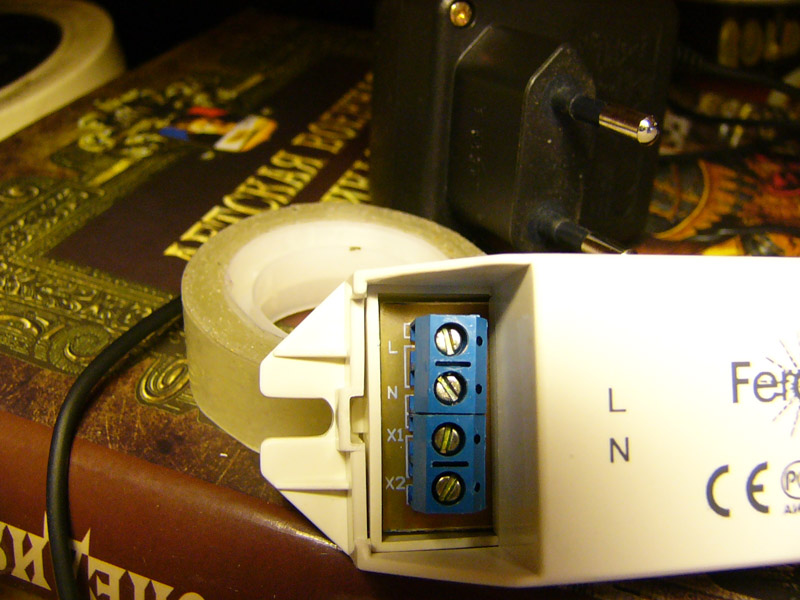

маркировака скрывается под подкходящими к синим клемам проврдами. как раз в месте подхода написаны буковки. вот это правильная маркировка.

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

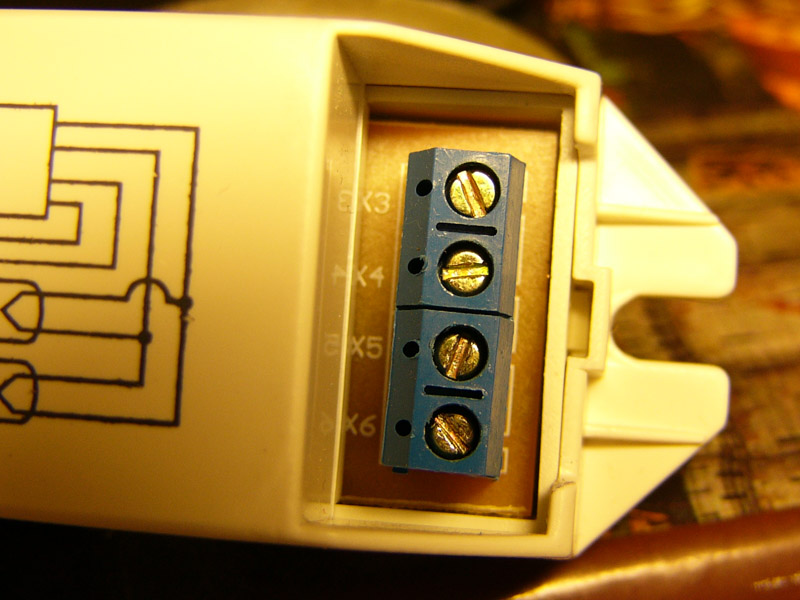

могу сказать, что в данном случае схема на крышке соответствует схеме на плате.

х1 и х2 идутк одной лампе с одной стороны

с тойж е стороны к друглй лампе подключить x5 и x6

к каждому контакту x3 и х4 подключатся по 2 провода которые подключаются к другим концам ламп. Т.е. х3 и х4 к одной лампе и те же х3 и х4 к другой лампе

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

:yes: или засунуть один, а потом к нему прикрутить по 2. как удобнее будет тебе

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

я не очень представляю, как потом к одному 2 прикрутить. просто разделить его на 2 половинки и к каждой половинке по проводу прикрутить?

Ссылка на комментарий
Поделиться на другие сайты

ща изображу, поготь

Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

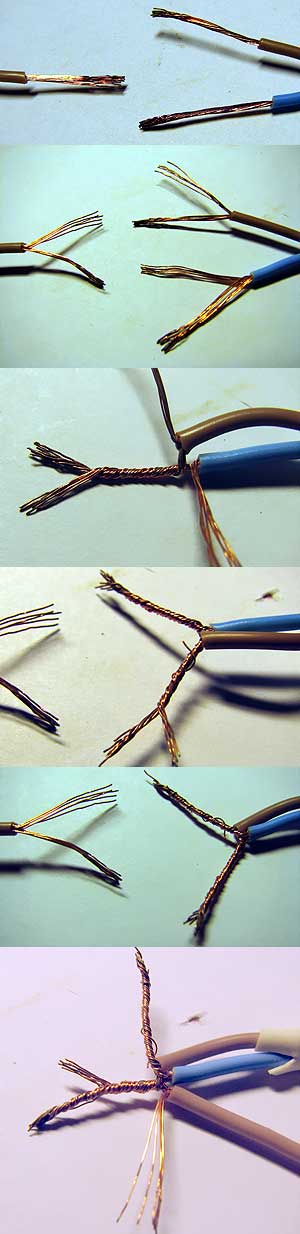

вот так достаточно надежно можно соединить 3 провода вместе. часть 1


Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты

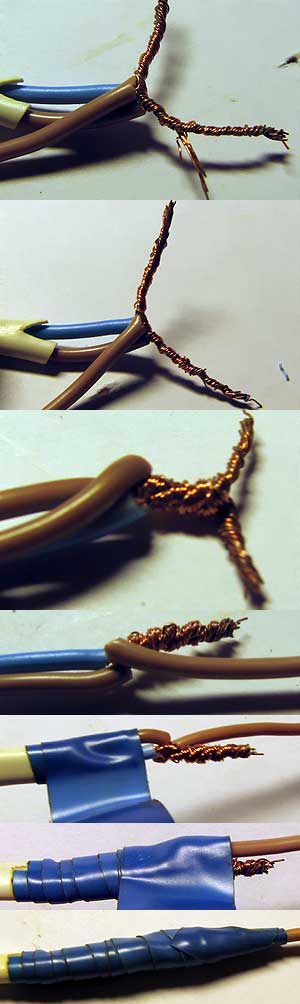

часть 2


Глупый начинает говорить, когда захочет. Умный начинает говорить, когда ему предоставляется возможность. Мудрый начинает говорить, когда в этом возникает необходимость.

Ссылка на комментарий
Поделиться на другие сайты
